Вибропресс для производства тротуарной плитки своими руками

16.06.2020
0
21
Тротуарная плитка пользуется отличным спросом в качестве красивого, долговечного и сравнительно недорогого материала для обустройства дорожек и тротуаров.

Одинаково успешно используется как в масштабах одного участка, так и в масштабах города.

При грамотном подходе к делу производство тротуарной плитки может стать весьма прибыльным видом бизнеса.

Такое производство не потребует больших вложений, а использование специального оборудования поможет обеспечить выпуск плитки самого высокого качества, ничуть не уступающей по своим эксплуатационным качествам продукции крупных промышленных предприятий.

Особенности вибропрессования

Метод вибропрессования достаточно прост – бетонная смесь, из которой изготавливается плитка, заливается в жесткую матрицу, установленную на постоянно вибрирующей станине. Сверху на смесь давит также непрерывно вибрирующий пуансон (деталь, которая является обратной для матрицы и точно входит в нее по аналогии с поршнем и цилиндром) до полного уплотнения смеси. Потом пуансон и матрица поднимаются, а с поддона забирают уже готовые изделия.

Основное преимущество данного метода – простота производства и возможность выполнять даже большие объемы сравнительно недорого и быстро, при минимальных трудозатратах. В технологическом процессе используются лишь вибропрессы для производства тротуарной плитки, никакого сложного оборудования больше не требуется.

Как варить из крахмала клейстерКак варить из крахмала клейстерстанок для производства тротуарной плиткистанок для производства тротуарной плиткиизготовление плитки своими рукамиизготовление плитки своими рукамистанок для плиткистанок для плиткистанок для плиткистанок для плиткикак сделать станок для изготовления тротуарной плиткикак сделать станок для изготовления тротуарной плиткистанок для изготовления тротуарной плиткистанок для изготовления тротуарной плитки
вибропресс для производства тротуарной плитки своими руками

Содержание

Вибропресс для производства тротуарной плитки – основное оборудование, использующееся в процессе создания качественного и прочного покрытия. Современные производители выпускают станки разной мощности, для определенных масштабов производства, с теми или иными функциями, но все они стоят немало. Если есть необходимость в самостоятельном создании тротуарной плитки, можно попробовать сделать вибропресс своими руками.

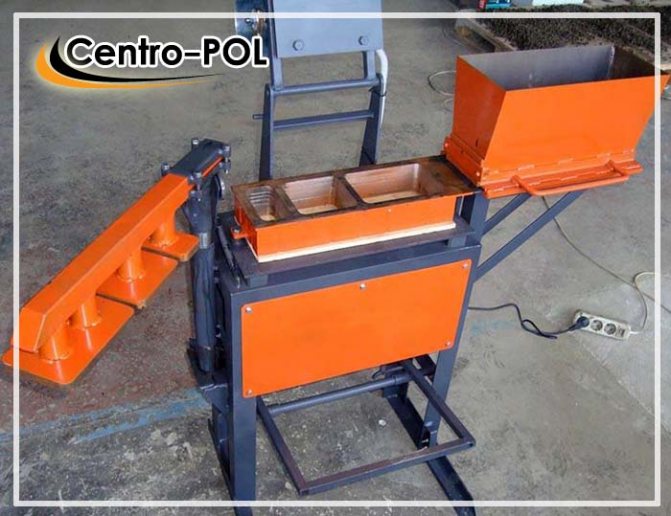

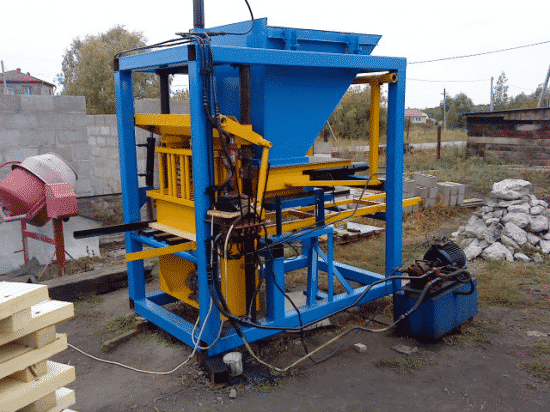

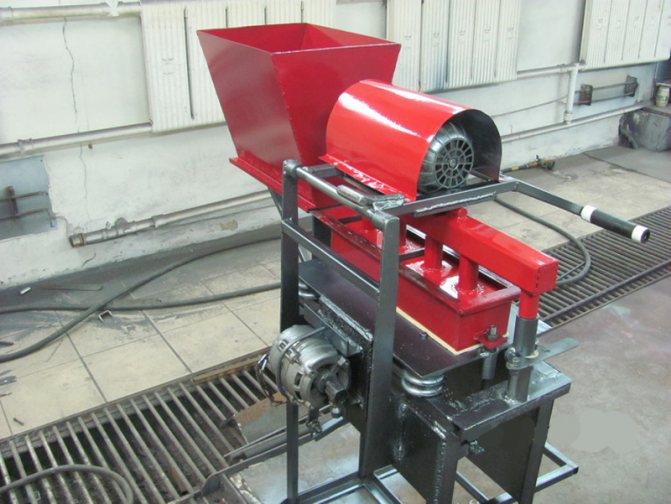

вибропресс своими руками

вибропресс своими руками

Вибропресс для тротуарной плитки позволяет делать элементы из двух слоев: базового и фактурного (лицевого). Базовый слой создается из песка, цемента и щебня, получается прочным и качественным. Второй слой готовят с добавлением специального пигмента, который позволяет получать любые оттенки и цвета плитки.

Производство тротуарной плитки с помощью вибропресса:

  • Загрузка смеси в один или два бункера (большая емкость предназначена для основной смеси, малая – для бетона с пигментом для формирования лицевого слоя).
  • Поступление смеси из первого бункера в пресс-форму, которая находится на вибростоле. Включение вибратора на 1-2 секунды для распределения смеси в матрице равномерным слоем.
  • Загрузка цветного бетона в пуансон, включение режима вибропрессования на 35-40 секунд для уплотнения.
  • Снятие матрицы и пуансона, перемещение готовых изделий в место, где они будут набирать прочность. Если используется технология ускоренного набора прочности, может выполняться термовлажностная обработка.
  • Отправка готовых плиток на склад, потом в транспортировочные поддоны, доставка к потребителю.

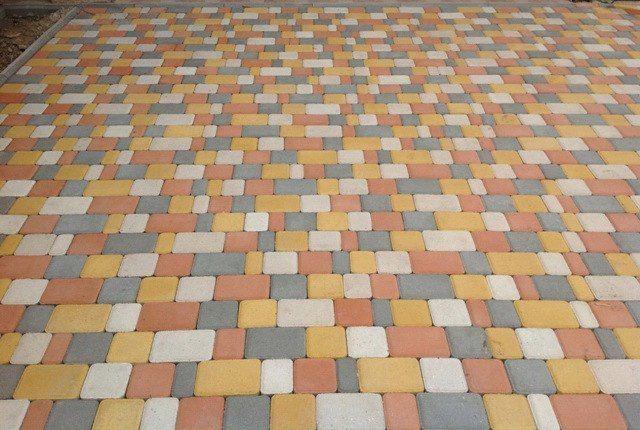

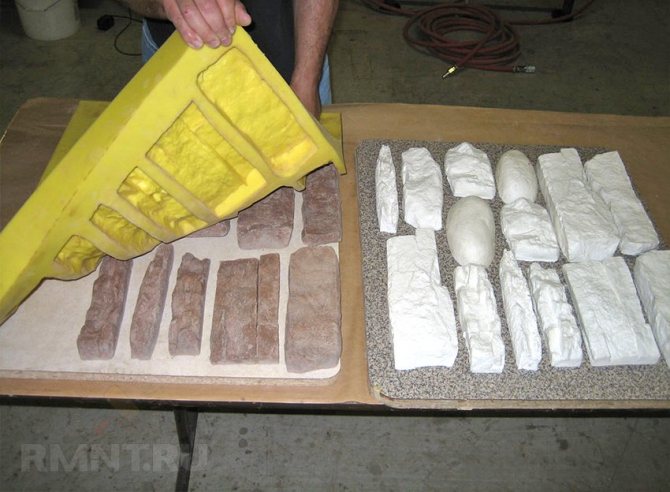

тротуарная плитка

тротуарная плитка

Особенности вибропрессования

Метод вибропрессования достаточно прост – бетонная смесь, из которой изготавливается плитка, заливается в жесткую матрицу, установленную на постоянно вибрирующей станине. Сверху на смесь давит также непрерывно вибрирующий пуансон (деталь, которая является обратной для матрицы и точно входит в нее по аналогии с поршнем и цилиндром) до полного уплотнения смеси. Потом пуансон и матрица поднимаются, а с поддона забирают уже готовые изделия.

Основное преимущество данного метода – простота производства и возможность выполнять даже большие объемы сравнительно недорого и быстро, при минимальных трудозатратах. В технологическом процессе используются лишь вибропрессы для производства тротуарной плитки, никакого сложного оборудования больше не требуется.

Составные части вибропресса

Оборудование для создания плитки предполагает определенную конструкцию и составные элементы. Вибропрессовальный мини-станок вполне можно сделать своими руками, главное – все тщательно изучить, просмотреть и сделать чертежи, продумать и следовать инструкции.

Конструкционные элементы вибропресса:

  • Стол
  • Столешница
  • Специальное устройство для прессования
  • Механизм для вибрирования

Каждая часть делится еще на несколько узлов и предполагает определенное крепление с другими элементами. До того, как начать делать вибропресс для тротуарной плитки своими руками, чертежи нужно подготовить обязательно. Их можно скачать в сети или нарисовать самостоятельно, со своими доработками и конструкционными решениями. Так или иначе, но за основу лучше брать уже готовую схему, созданную профессионалами.

Создавая вибростол своими руками, желательно сразу определиться, какие части будут выполнены самостоятельно, а какие проще и дешевле купить уже готовыми. Нужно помнить, что вибропресс в эксплуатации испытывает немалые нагрузки, поэтому станок желательно делать из стали, а элементы крепить электросваркой, которая будет гарантировать жесткое соединение деталей, не боящееся вибрации.

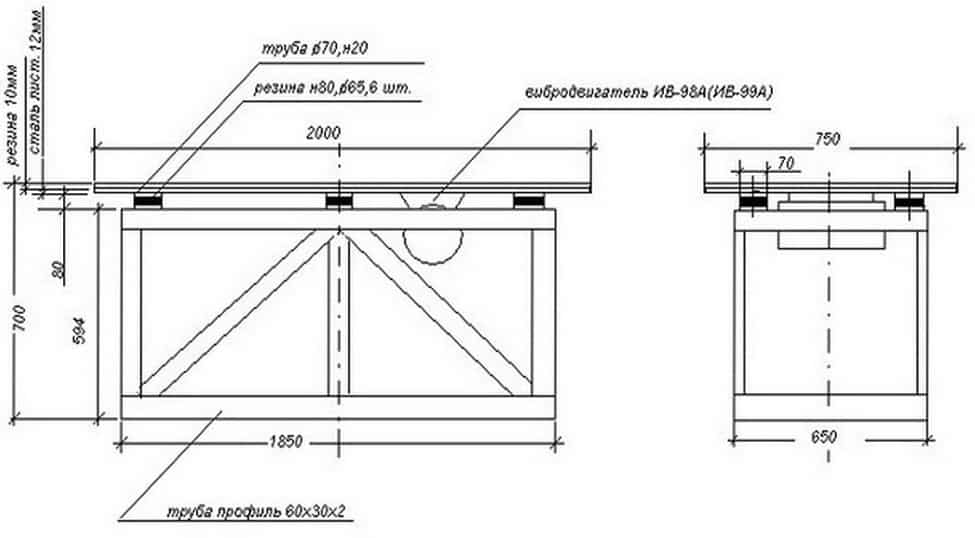

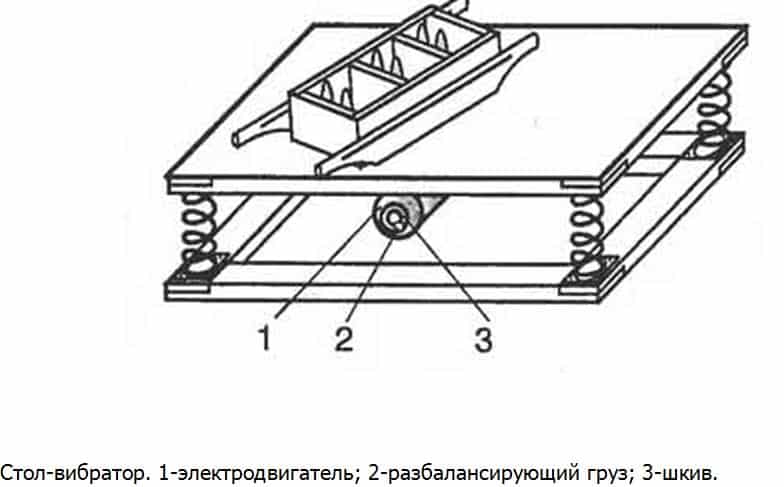

чертеж вибростола для производства тротуарной плитки

чертеж вибростола для производства тротуарной плитки

Изготовление стола вибропресса

Стол для вибропресса состоит из таких конструкционных элементов: ножки, рама размером 70х100 или 50х70 сантиметров (приваренная к ножкам). Величина стола напрямую зависит от размера столешницы, который определяют, исходя из планируемых объемов производства: чем больше форм будет использоваться в процессе прессования одновременно, тем большей должна быть столешница. Длину ножек (и высоту стола, соответственно) подбирают, исходя из комфорта для работника (обычно в диапазоне 80-110 сантиметров).

Ножки вибростанка

Чтобы создать оборудование для производства тротуарной плитки вибропрессованием, сначала нужно сделать конструктивную основу. Чтобы сделать ножки, достаточно взять уголковую сталь 10х10 сантиметров, трубу сечением 8-10 сантиметров или швеллер №10. Четыре заготовки отрезают болгаркой, срезы торцуют.

Если планируется устанавливать вибропресс стационарно, в процессе проектирования можно добавить по 25 сантиметров к длине ножек, чтобы их можно было забетонировать в основание. Есть и другое решение – приварить стойки к закладным деталям, которые уже были забетонированы. Для переносного станка на нижние торцы стоек приваривают опорные пластины прямоугольной формы из 3-4-миллиметровой стали, чтобы вес оборудования распределялся равномерно.

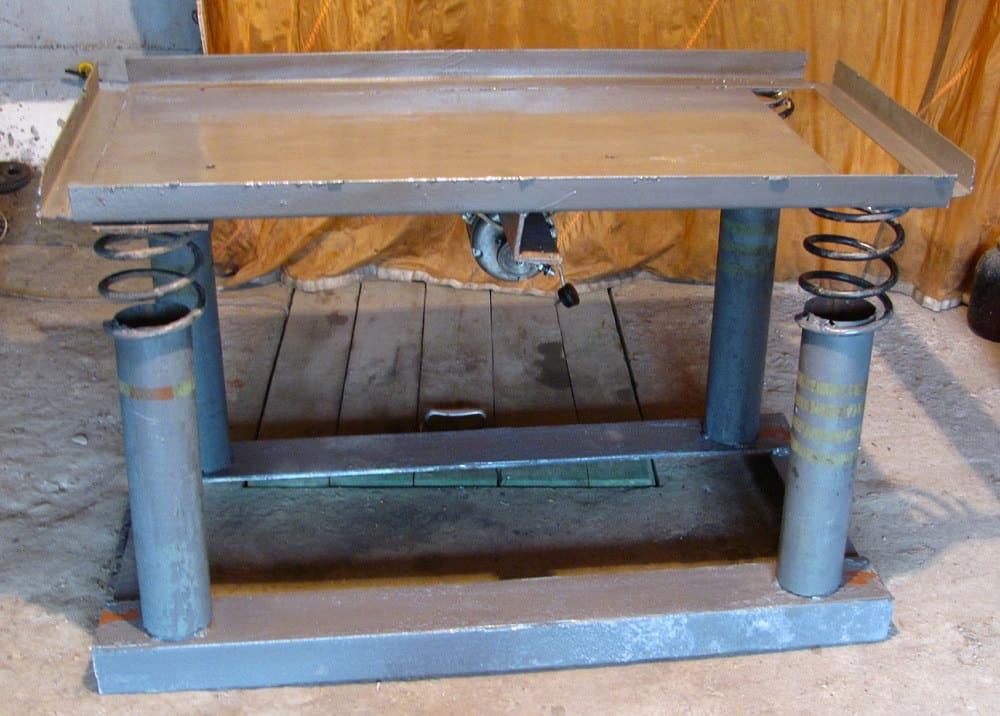

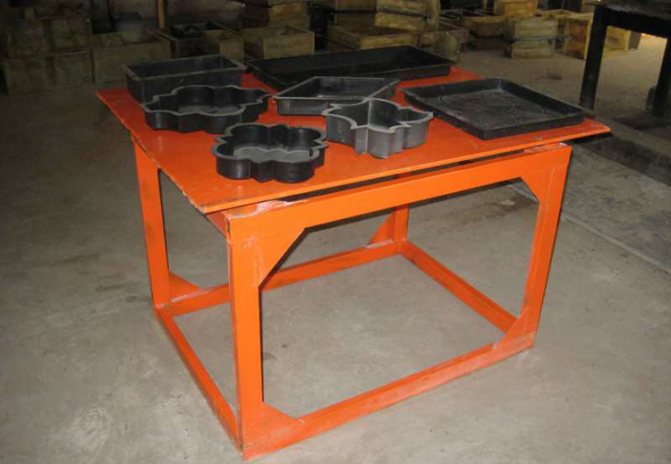

вибростол для плитки

вибростол для плитки

Рама вибропресса

Верхнюю рамную часть стола делают из швеллера №10-12, уголковой стали 10х10 сантиметров либо двутавра №10-12. Заготовки режут по размерам в чертеже, выкладывают горизонтально на ровной поверхности, соединяют методом электросварки. Потом сварочные швы нужно очистить от шлака, аккуратно зашлифовать болгаркой и покрыть антикоррозийной краской. После того, как рама сварена, нужно проверить конструкцию на предмет плоскостных отклонений.

Сборка стола

На данном этапе изготовления вибропресса для производства тротуарной плитки необходимо собрать стол в единую конструкцию. Раму кладут на горизонтальную поверхность вверх нижней частью, к углам приваривают ножки.

Чтобы обеспечить более жесткое соединение, между ножками и рамой желательно продумать вставки-косынки, сделанные из листовой стали толщиной минимум 3-4 миллиметра (выполняются в формате прямоугольного треугольника). Дополнительные связи для обеспечения жесткости также желательно сделать между ножками примерно на средине их длины по всему периметру.

Изготовление столешницы вибропресса

Столешница станка для производства бетонных плиточных покрытий (брусчатка, тротуарная плитка) должна быть прочной и жесткой. Ее каркас делают из деталей периметра и поперечных распорок.

Сам каркас с распорками выполняют из швеллера №8-10 или уголковой стали 7х7 сантиметров. Форма и размер каркаса должны точно соотноситься с формой и размерами рамы стола, столешница же может быть такой же либо больше на 6-7 сантиметров.

Все заготовки после нарезки болгаркой и торцовки укладывают на горизонтальную плоскость, сваривают электросваркой, затем обрабатываются шлифовкой швы. В процессе выполнения работ обязательно нужно следить за ровностью всех деталей. Рабочее положение каркаса такое: все горизонтальные полки швеллера либо уголка находятся сверху.

Далее нужно вырезать прямоугольник в соответствии с размерами каркаса (для этого лучше использовать листовую сталь толщиной около 8-10 миллиметров). Прямоугольник кладется сверху на каркас, аккуратно приваривается электросваркой снизу. Рабочее положение столешницы – листом стали кверху.

столешница вибростола

столешница вибростола

Устройство подвижного соединения стола со столешницей

Чтобы станок для вибропрессования тротуарной плитки работал правильно, необходимо сделать соединение стола и столешницы не очень жестким, но с определенным ограничением амплитуды вибрирования. Часто столешницу устанавливают на пружины, прикрепленные к столу.

Нужно найти 6 стальных пружин достаточной жесткости длиной до 12 сантиметров и сечением 5-6 сантиметров. Потом из трубы соответствующего диаметра (пружина должна входить внутрь свободно и без большого зазора) нарезают 12 стаканов длиной, равной трети длины пружин каждый.

Шесть стаканов приваривают по двум срединам длинных сторон и четырем углам стола сверху, другие шесть – с таким же расположением, но к столешнице снизу. До начала работ лучше столешницу положить на стол, вставить стаканы между ними и наметить соответствующие места мелком.

Выбор и установка электродвигателя или вибратора

Чтобы создать вибропресс для тротуарной плитки своими руками, не обойтись без двигателя для вибрирования. Двигатель должен быть достаточно мощным, при учете одновременного воздействия на конструкцию давления пресса. При сборке самодельного станка лучше приобретать качественные и надежные двигатели-вибраторы заводского производства, в которых предусмотрена возможность регулирования амплитуды колебаний, частоты. Подойдет ВИ-99/Е.

Давление на формы будет осуществляться вертикально, поэтому качественное уплотнение материала будет происходить горизонтально. Двигатель вибропресса крепят вертикально к столешнице снизу, примерно в точке пересечения диагоналей (там, где расположен центр тяжести). Чтобы крепление было возможным, снизу к столешнице приваривают кронштейн из стали со специальными отверстиями для крепления электродвигателя.

Лучше всего двигатель вибропресса крепить на болтах и резных шайбах, которые в процессе вибрации защитят крепеж от отворачивания и ослабления.

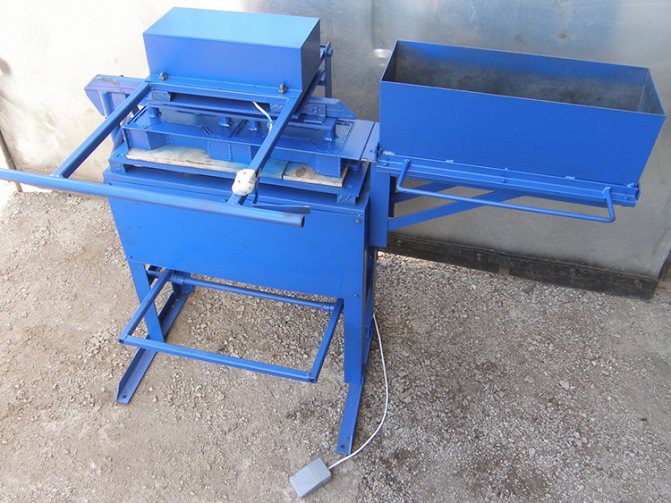

вибростол своими руками

вибростол своими руками

Изготовление прессовочного узла

После того, как раствор заливается в формы и включается вибропресс, тротуарная плитка уплотняется и приобретает нужные характеристики. Именно от момента вибрирования и прессования зависит то, насколько качественным и прочным будет материал, поэтому в процессе создания вибропресса нужно позаботиться и о механизме прессования.

Создать вибропресс с гидравлической системой своими руками трудно, намного проще сделать механический пуансон, который в действие приводится физической силой работника.

К короткой стороне рамы, сбоку к средине, приваривают специальный кронштейн с горизонтальной осью. На ось монтируют рычаг, сделанный из стального прямоугольного профиля диаметром 3х5 сантиметров, к концу его приваривают втулку с отверстием для оси. К другому концу рычага монтируют сваркой поперечную рукоятку длиной до 25 сантиметров из аналогичного профиля.

Желательно, чтобы длина рычага не превышала длину стола больше, чем на 15 сантиметров (оптимально 10-12). К средине рычага кронштейном с осью монтируют стальной стержень, который направлен в сторону столешницы и оборудован на конце пуансоном (стальной пластиной, которая точно повторяет в плане конфигурацию матрицы). Кнопка включения/выключения самого вибродвигателя находится на поперечной рукоятке рычага.

Работа вибропропресса

Чтобы запустить в работу станок (вибропресс) для тротуарной плитки, достаточно выполнить несколько простых действий.

Технология создания плитки вибропрессованием:

  • Матрицу смазывают маслом.
  • Заливают смесь в форму, ставят ее на столешницу так, чтобы пуансон точно совпадал с матрицей.
  • Рычагом прессуют смесь в форме и в этот же момент ненадолго включают вибродвигатель.
  • Изделие изымается из матрицы для просушки и отверждения.

тротуарная плитка

тротуарная плитка

Состав смеси для тротуарной плитки на вибропрессе определяют, исходя из нужных характеристик итогового изделия. Обычно в состав входят песок, цемент, вода, отсев щебня, пигмент.

Создание вибропресса для тротуарной плитки своими руками – вполне выполнимая задача. При наличии оптимального чертежа, электросварки и всех необходимых деталей собрать качественный и надежный станок не составит труда.



Достаточно привлекательным вариантом облицовки площадок и дорожек является тротуарная плитка. Многим хозяевам хочется положить плитку во дворе своего дома, однако, это недешевое удовольствие. Выход из данной ситуации – самодельный вибропресс для тротуарной плитки. Он позволит положить тротуарную плитку у себя во дворе, не прибегая к помощи платных специалистов. Станок для производства тротуарной плитки, легко сделать своими руками, но важно все сделать правильно, чтобы получившаяся плитка могла сравниться по качеству с фирменными аналогами.

О чем эта статья

Почему вибропресс

Чем же лучше именно вибропресс для производства тротуарной плитки? Вибропрессование – это способ изготовления плитки, имеющий куда большую производительность. Дело в том, что изделие из матрицы извлекается сразу же, без задержки. Таким образом, форма для заполнения оказывается свободной и ее снова можно наполнить. Вибропресс для брусчатки значительно ускоряет производство. Так что, если тротуарная плитка должна покрывать достаточно большую площадь, станок для изготовления тротуарной плитки с технологией вибропрессования гораздо эффективнее.

Стоимость станка для производства брусчатки может доходить до нескольких миллионов рублей. Так что, использовать самодельное устройство для изготовления брусчатки гораздо рациональнее.

В состав станка для плитки входят следующие элементы:

Столешница; Устройство для вибрирования; Стол; Устройство для прессования.

Все эти части связаны между собой технологически и образуют единый вибростанок по производству тротуарной плитки. Как и другие станки, данный вибропрессованный механизм нельзя создать без чертежа. Нужно выполнить все необходимые чертежи, которые обозначат конструкцию устройства. Кроме прочего, чертежи позволят вам точно определить, какое количество материала вам понадобится для работы.

Стоит рассмотреть изготовление каждого элемента пресса для тротуарной плитки в отдельности. Агрегат в процессе работы подвергается достаточно большим нагрузкам, поэтому изготавливать детали следуют из стальных заготовок, а соединять их электрической сваркой.

Как изготовить стол

Стол представляет собой ножки, приваренные к стальной раме. Рама должна быть прямоугольной. Обычно параметры рамы составляют пятьдесят сантиметров в ширину и семьдесят сантиметров в длину. Более обширные варианты предполагают семьдесят сантиметров в ширину и сто сантиметров в длину. То, насколько большой должна быть рама стола напрямую зависит от размера столешницы, размер которой, в свою очередь должен зависеть от размера брусчатки, которая будет изготавливаться на станке. Стоит учесть, что механизм может создавать плитку толщиной от двух до десяти сантиметров. Высота стола, а, следовательно, и длина ножек, может составлять от восьмидесяти до ста десяти метров.

Первым делом, для изготовления стола нужно изготовить ножки. Для этого потребуется труба диаметром восемьдесят – сто миллиметров. Потребуются четыре заготовки. Отрезаются они простой болгаркой. Все срезы ножек торцуются.

Чтобы правильно определить, какая должна быть длина ножек, нужно определиться с тем, будет ли прибор стационарным или переносным. Стационарный агрегат должен иметь ножки на двадцать – двадцать пять сантиметров длиннее стандартной длины. Это нужно для того, чтобы оставалась длина на глубину вхождения в основания. Эта часть ножек будет забетонирована.

В том случае, если вы собираетесь делать переносной агрегат, на края ножек нужно приварить маленькие пласты стали, по диаметру стоек. Толщина пластин стали должна составлять три – четыре сантиметра. Эти пластины способствуют равномерному распределению веса конструкции.

Для создания рамы потребуется уголковая сталь сто на сто миллиметров. Заготовки из стали нужно нарезать нужными размерами. Вырезанные пласты стали горизонтально укладываются и соединяются при помощи сварки. Чтобы покрыть конструкцию антикоррозийной сваркой, все швы, образованные в результате сваривания, прочищаются и шлифуются при помощи обычной болгарки. После завершений обработки, на раме не должно быть никаких отклонений от общей плоскости, так что пласты нужно устанавливать аккуратно и ровно.

Рама и ножки – это, по сути, единственные элементы стола. Когда они изготовлены, настает время собирать стол. Раму нужно положить вверх ногами и в таком положении приварить к ней ножки. Опоры должны располагаться строго вертикально. Как уже говорилось ранее, все детали станка подвергаются большой нагрузке во время работы, поэтому ножки стоит дополнительно укрепить, чтобы конструкция не сломалась. Для этого используются специальные вставки – косынки. Они изготавливаются из листовой стали, толщина которой должна составлять три – четыре миллиметра. Вставки косынки вырезаются прямоугольными треугольниками. Приваривают их между ножками и столом. Это придает конструкции дополнительную жесткость, а, соответственно, увеличивает ее надежность.

Как изготовить столешницу

Столешница, принимающая на себя значительную часть рабочей нагрузки, должна изготавливаться с упором на жесткость и прочность конструкции. Исходя из этого, каркас данного элемента нужно изготавливать не только из деталей периметра. Для каркаса также потребуются поперечные распорки. Формат каркаса столешницы, изготовленной из уголковой стали семьдесят на семьдесят миллиметров, должен полностью совпадать с форматом рамы. При этом размеры всей столешницы должны превышать размеры рамы не более чем на семь сантиметров.

Элементы заготовки нужно разложить горизонтально, после чего они скрепляются сваркой. Тут тоже придется отшлифовать и очистить все сварочные швы. Далее нужно вырезать из листовой стали толщиной восемь – десять миллиметров прямоугольник, соответствующий габаритам каркаса. Этот прямоугольник нужно положить на каркас и снизу приварить сваркой.

Как выбрать двигатель

Для такого устройства потребуется очень мощный двигатель. Если установить недостаточно мощный мотор, то станок выйдет из строя раньше, чем вы изготовите на нем свою первую партию плитки. Для того чтобы изготовить качественный станок, лучше присмотреть самые лучшие из доступных продающихся товаров. Отлично подойдет двигатель ВИ99/E. Он обладает отличной амплитудой колебания и имеет возможность регулирования частоты колебаний.

Чтобы при работе не раскручивались гайки, для крепления двигателя лучше всего использовать резаные шайбы.
